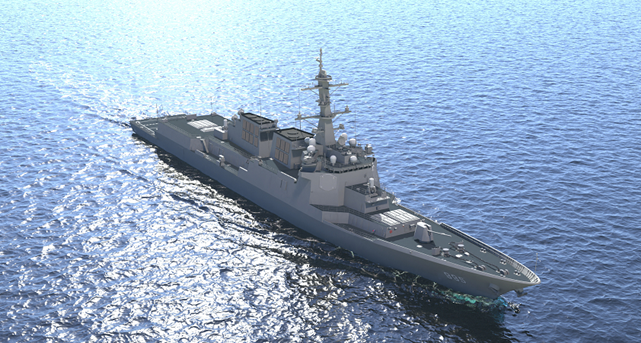

솔직히 저는 한국 해군이 이 정도 수준인 줄 몰랐습니다. 이지스함 하면 막연히 "미국 기술 가져다 쓰는 거 아닌가?" 싶었는데, 들여다볼수록 그 생각이 완전히 뒤집혔습니다. 120여 종 장비 중 90여 종이 100% 국산이라는 사실, 처음 접했을 때 제가 수치를 잘못 읽은 줄 알았을 정도입니다. 세종대왕함으로 대표되는 KDX-3 이지스 구축함이 어떤 원리로 싸우고 어떻게 살아남는지, 수치와 구조를 중심으로 차근차근 풀어보겠습니다.
스파이 레이더: 1만 6,800개 소자가 만드는 전방위 감시망
제가 처음 스파이-1D 레이더 관련 수치를 봤을 때, 솔직히 좀 과장 아닐까 의심했습니다. 한 면당 4,200개 이상의 소자, 네 면 합산 총 1만 6,800여 개. 이 숫자가 말이 되는 건지 감이 안 왔거든요.
여기서 위상 배열 레이더(Phased Array Radar)란 기계적으로 회전하지 않고 각 소자가 전파를 개별 위상으로 송수신해 빔 방향을 전자적으로 바꾸는 방식을 의미합니다. 쉽게 말해 수만 개의 작은 안테나가 동시에 서로 다른 방향으로 신호를 쏘고 받는다는 뜻입니다. 덕분에 360도를 실시간으로 감시하면서 수천 개 표적을 탐지하고, 그중 1,000개 이상을 동시에 추적할 수 있습니다.
기존 함정의 회전형 레이더는 구조적 한계가 있습니다. 빔이 향한 방향만 탐지하기 때문에, 레이더가 반대편을 보는 짧은 순간 동안은 그쪽 목표물을 놓칩니다. 이지스함은 그 사각지대 자체가 없습니다. 제 경험상 "완벽한 시스템"이란 말은 대부분 마케팅 과장인데, 360도 실시간 탐지만큼은 구조적으로 그 주장이 근거 있습니다.
미국 해군 공식 자료에 따르면 이지스 전투 체계는 1983년 최초 함정 탑재 이후 지속적으로 업그레이드되어 왔으며, 현재는 탄도 미사일 방어(BMD) 임무까지 수행합니다(출처: 미국 해군(U.S. Navy)). 한국형 KDX-3는 여기에 자체 스텔스 기능과 국산 무기 체계를 더해 독자적 진화를 이뤘습니다.
- 스파이-1D 레이더 소자 수: 면당 4,000개 이상 × 4면 = 1만 6,800여 개
- 동시 탐지·추적 표적: 수천 개 탐지 / 1,000개 이상 추적 / 12개 동시 공격
- 회전형 레이더 대비 강점: 사각지대 제로, 실시간 360도 커버리지
3단계 방어: 170km 바깥부터 최후 방어선까지 겹겹이 쌓인 구조
대공 방어 체계를 공부하면서 제가 가장 흥미롭다고 느낀 부분이 바로 이 3단계 구조입니다. 단순히 "미사일 많이 달았다"가 아니라, 거리별로 역할이 명확히 나뉘어 있다는 점이 설계 철학으로서 인상적이었습니다.
1단계는 수직 발사 체계(VLS, Vertical Launching System)입니다. VLS란 미사일을 함정 갑판 아래 수직으로 저장해 장전 없이 연속 발사하는 방식으로, KDX-3에는 총 128발이 탑재됩니다. 사거리 170km의 대공 미사일로 원거리 적기와 탄도탄을 먼저 제압합니다. 특히 128발 중 일부는 한국형 수직 발사대(KVLS)로, 국산 미사일을 성능 공개 없이 탑재할 수 있다는 보안상 이점도 있습니다.
2단계는 RAM(Rolling Airframe Missile)입니다. 여기서 RAM이란 21연장 발사기에서 발사되는 단거리 대공 미사일로, 10km 이내로 침투한 5개 이상의 다중 표적을 동시에 교전할 수 있습니다. 1단계를 뚫은 잔존 위협에 대한 중간 방어선입니다.
3단계는 골키퍼(Goalkeeper) 근접 방어 체계(CIWS, Close-In Weapon System)입니다. CIWS란 최후방어선으로 5km 이내 표적에 대해 분당 4,500발의 30mm 포탄을 자동으로 쏟아붓는 완전 자동화 시스템입니다. 제가 실제로 관련 영상을 보며 느낀 건 이게 "마지막 보루"라는 표현이 전혀 과장이 아니라는 점이었습니다. 명령 없이도 함 자체가 스스로 방어를 시작합니다.
마하 2~3로 날아오는 대함 미사일을 모두 막기는 현실적으로 어렵습니다. 그래서 KDX-3에는 미국 이지스함에도 없는 폭발 강화 격벽이 추가로 설치되어, 피격 시 피해 확산을 최소화하도록 설계되어 있습니다. 이 부분을 알고 나서 설계자들의 현실적인 태도가 오히려 신뢰감을 줬습니다.
국산화: 미국이 불가능하다 했던 것을 한국이 해낸 이유
2005년 미 해군 방산 조선소를 방문했을 때 미국 기술자들은 모두 "한국이 이지스함을 스스로 건조하는 건 불가능하다"고 했다는 이야기를 접하고, 제가 먼저 반응이 온 건 분노보다는 궁금증이었습니다. 무엇이 그 판단을 뒤집었을까?
가장 큰 기술적 난관은 이지스 타워 설치였습니다. 이지스 타워는 가로·세로 약 20m, 높이 3층 규모의 구조물로, 스파이 레이더 면이 낮과 밤 온도 차이에 따라 미세하게 수축·팽창하기 때문에 정밀도 점검을 반드시 야간에 진행해야 합니다. 이 수준의 정밀 작업을 요구하는 구조물을 완성된 함정 위에 올리는 일 자체가 새로운 도전이었습니다.
두 번째 이지스함인 율곡이이함 건조 때는 블루스카이 로드아웃(Blue-Sky Loadout)이라는 공법을 세계 최초로 성공시켰습니다. 블루스카이 로드아웃이란 이지스 전투 체계 장비를 함정이 완성되기 전 블록(모듈) 단계에서 미리 탑재하는 방식으로, 100여 종의 장비를 완성된 함 측면 구멍으로 밀어 넣는 기존 방식 대신 훨씬 안전하고 효율적입니다. 미 해군을 설득하는 데만 6개월이 걸렸고, 결과는 안전사고 제로에 건조 기간 1개월 단축이었습니다. 제 경험상 "설득이 6개월 걸렸다"는 표현이 얼마나 집요한 과정이었는지를 더 잘 보여줍니다.
국산화 성과는 수치로도 명확합니다. 대함 미사일 해성은 2006년 림팩(RIMPAC) 실사격에서 명중률 100%를 기록하며 프랑스 엑조세, 미국 하푼을 능가한다는 평가를 받았습니다(출처: 방위사업청). 해성이 특별한 이유는 전파 교란(재밍)을 당해도 이를 회피한 뒤 다시 표적을 향하는 기능 때문인데, 이는 엑조세·하푼에도 없는 기능입니다. 잠수함 킬러인 홍상어 역시 세계에서 두 번째로 개발된 로켓어뢰로, 유사 체계인 미국 VLA보다 사거리와 정확도 면에서 우수하다는 평가를 받습니다.
스텔스 성능도 인상적입니다. 선체 전체 170개 노즐에서 해수를 분무해 적외선 탐지를 막는 해수 분무 장치(선체 냉각 시스템)는 주변 온도와의 차이를 5도 이내로 유지합니다. 이 장치가 KDX-3에만 있는 독자적 기술이라는 점도, 제가 이 함정을 단순한 "이지스 도입"이 아닌 "이지스 진화"로 보게 만든 결정적 이유입니다.
자주 묻는 질문
Q. 이지스 구축함과 일반 구축함의 가장 큰 차이는 뭔가요?
A. 핵심 차이는 스파이 레이더로 대표되는 이지스 전투 체계(Aegis Combat System)의 유무입니다. 이지스 체계는 탐지·추적·요격 명령을 통합 처리하는 네트워크 기반 시스템으로, 일반 구축함이 순차적으로 처리하는 과정을 동시에 수행합니다. 수치로 비교하면, 기존 구축함이 수십 개 표적을 처리하는 동안 이지스함은 1,000개 이상을 동시에 추적합니다.
Q. 세종대왕함이 미국 이지스함보다 크다는 게 사실인가요?
A. 맞습니다. KDX-3의 만재 배수량은 1만 톤 이상으로 미국 이지스함 기준 9,200톤보다 800톤 이상 큽니다. 이 때문에 선형도 미국식 세장형(폭이 좁고 긴 형태) 대신 폭이 넓고 길이가 짧은 형태로 설계해 거친 해상에서의 안정성을 높였습니다. 단순 크기 비교보다는 한국 해역 특성에 맞게 최적화된 설계라고 보는 것이 정확합니다.
Q. 해성 미사일이 엑조세나 하푼보다 좋다는 근거는 뭔가요?
A. 2006년 림팩 훈련 실사격에서 명중률 100%를 기록한 것이 가장 직접적인 근거입니다. 기술적으로는 전파 교란(재밍) 상황에서 이를 회피하고 다시 표적을 향하는 항재밍 기능이 결정적인 차별점인데, 이 기능은 엑조세와 하푼 모두 보유하지 않습니다. 저공 비행으로 적 레이더 탐지를 어렵게 만드는 시 스키밍(sea-skimming) 방식도 동일하게 갖추고 있습니다.
Q. 이지스함의 스텔스 기능은 어떻게 작동하나요?
A. KDX-3의 스텔스는 레이더·적외선·자기장·소음 네 가지 측면에서 동시에 적용됩니다. 마스트와 선체 기울기로 레이더 반사면적(RCS)을 줄이고, 170개 노즐로 선체에 해수를 분무해 적외선 탐지를 차단합니다. 자기장 차폐 처리와 진동 흡수 장치도 함께 적용되어, 만 톤급 함정임에도 레이더에는 어선 크기로 잡힌다고 알려져 있습니다.
결론
이 자료를 들여다보면서 제가 가장 크게 수정한 생각은 "이지스함 = 미국 기술 도입"이라는 단순한 구도입니다. 전투 체계 핵심인 스파이-1D 레이더는 미국산이 맞지만, 그 위에 얹힌 무기와 생존 기술의 90% 이상은 국산입니다. 더 중요한 건 미국이 100여 척을 건조하면서도 시도하지 않았던 블루스카이 로드아웃을 한국이 먼저 성공시켰다는 사실입니다. 이건 단순 조립 능력이 아니라 설계 사상 자체를 바꾼 것입니다.
KDX-3의 3단계 방어 구조, 스파이 레이더의 실시간 전방위 감시, 그리고 해성·홍상어 같은 국산 무기 체계가 어떻게 맞물려 돌아가는지 관심이 생기셨다면, 방위사업청과 해군 공식 자료를 통해 추가 수치를 확인해보시는 것도 좋습니다. 숫자로 보면 훨씬 구체적으로 실감됩니다.
